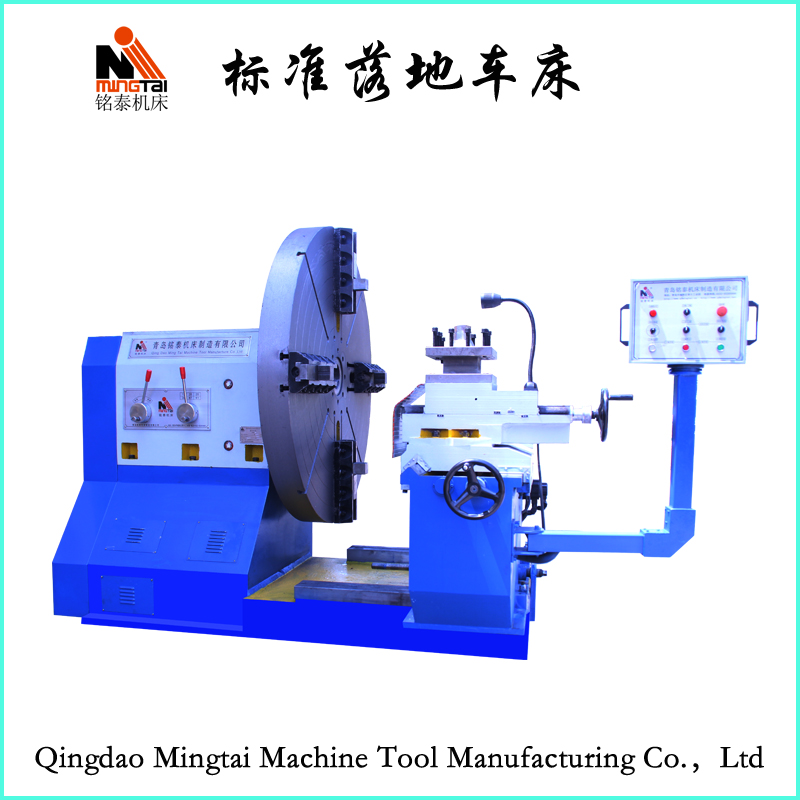

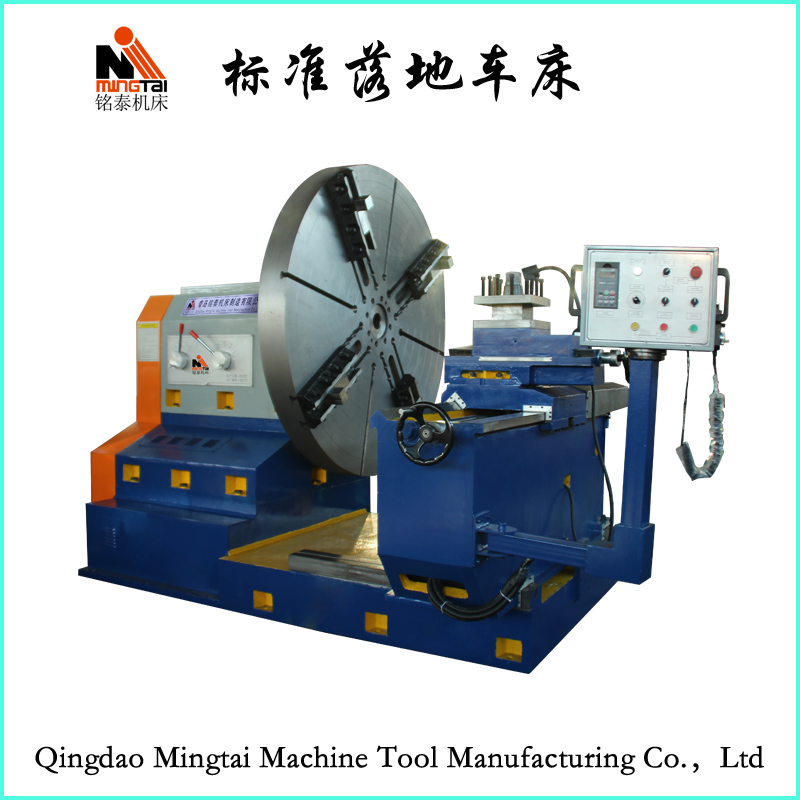

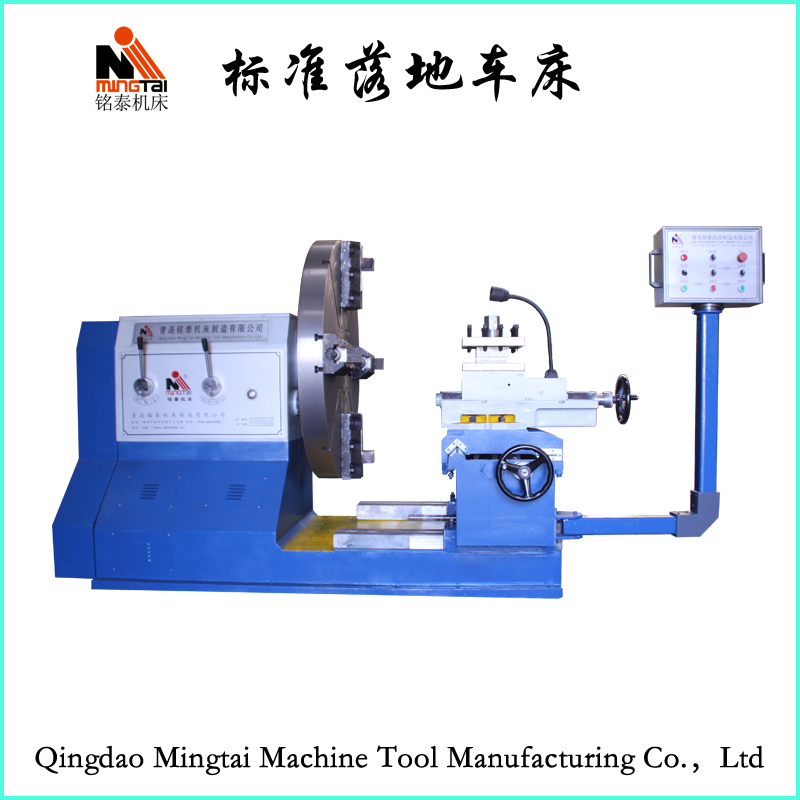

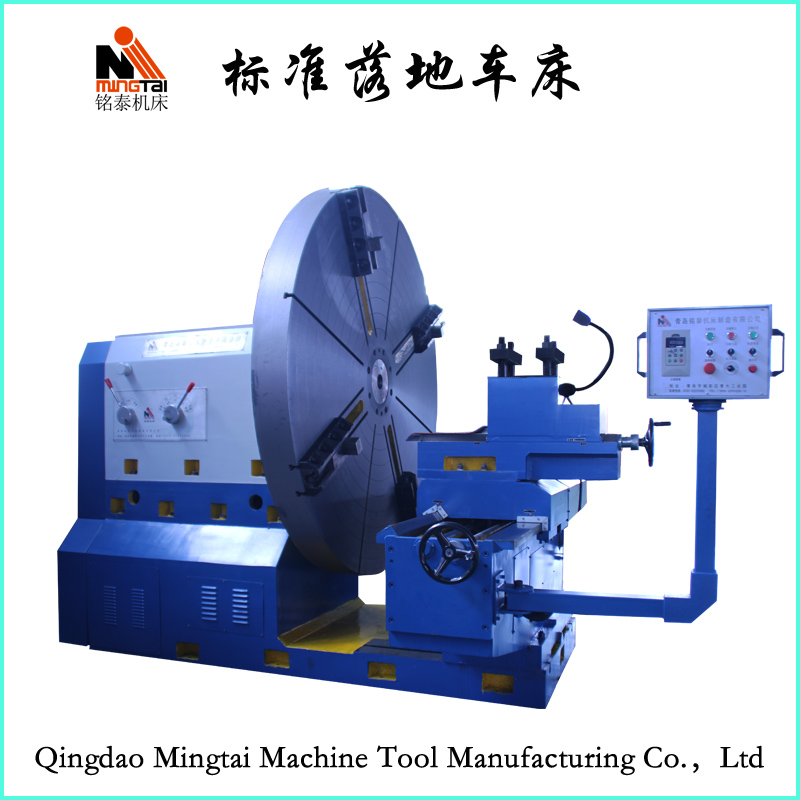

標準大型落地車床
CW6016
CK60/CW60系列落地車床，主要可承擔各種車削工作，能夠車削各種零件的端面、外圓、錐面等工藝。機床主軸采用三支承結構，具有很好的剛度；機床采用下排屑方式，排屑方便。機床還具有單獨油泵，強制潤滑，以及快速移動、終端保險等功能。轉速、進給量和功率特性等設計合理，均能很好地滿足粗精加工需要。機床具有剛性強、效率高、節能、安全可靠、操作方便和造型美觀等特點。
全國咨詢服務熱線: 0532-83205777/5888
| 名稱 | CW6016 | CW6020 | CW6025 | CW6030 | |
| 床身部分 | 床身上最大工件回轉直徑 | 1600mm | 2000mm | 2500mm | 3000mm |
| 頂尖間最大工件長度 | 500mm | 500mm | 700mm | 700mm | |
| 頂尖間最大工件重量 | 3T | 3T | 5T | 5T | |
| 刀架部分 | 刀架最大橫向行程 | 800mm | 1000mm | 1250mm | 1500mm |
| 刀架最大縱向行程 | 500mm | 500mm | 700mm | 750mm | |
| 刀架快速移動（橫向） | 2000mm/min | 2000mm/min | 2000mm/min | 2000mm/min | |
| 刀架快速移動（縱向） | 3000mm/min | 3000mm/min | 3000mm/min | 3000mm/min | |
| 刀架結構 | 手動方刀臺 | 手動方刀臺 | 手動方刀臺 | 手動方刀臺 | |
| 刀桿截面尺寸 | 32×32 mm | 40×40 mm | 40×40 mm | 40×40 mm | |
| 主軸部分 | 主軸前軸軸承內孔直徑 | Φ190 mm | Φ200 mm | Φ220 mm | Φ240 mm |
| 主軸通孔直徑 | Φ100 mm | Φ100 mm | Φ100 mm | Φ100 mm | |
| 卡盤直徑 | Φ1200 mm | Φ1600 mm | Φ2000 mm | Φ2500 mm | |
| 電機部分 | 主電機功率 | 11KW | 11KW | 15KW | 18.5KW |
| 橫向電機功率 | 15N.m | 15N.m | 15N.m | 15N.m | |
| 縱向電機功率 | 15N.m | 15N.m | 15N.m | 15N.m | |
| 機床精度 | 尺寸精度 | 1T17 | 1T17 | 1T17 | 1T17 |
| 精車外圓圓度 | 0.03mm | 0.03mm | 0.03mm | 0.03mm | |
| 精車外圓圓柱度 | 0.035/300mm | 0.035/300mm | 0.035/300mm | 0.035/300mm | |
| 精車外圓平面度 | 0.030/300mm | 0.030/300mm | 0.030/300mm | 0.030/300mm | |
| 精車外圓表面粗糙度 | Ra3.2 | Ra3.2 | Ra3.2 | Ra3.2 |

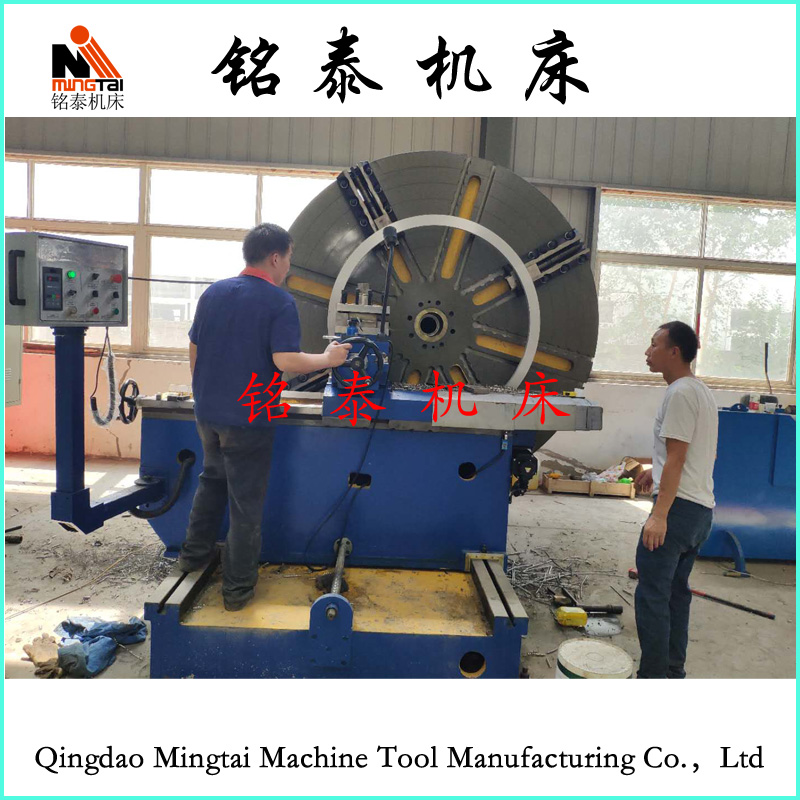

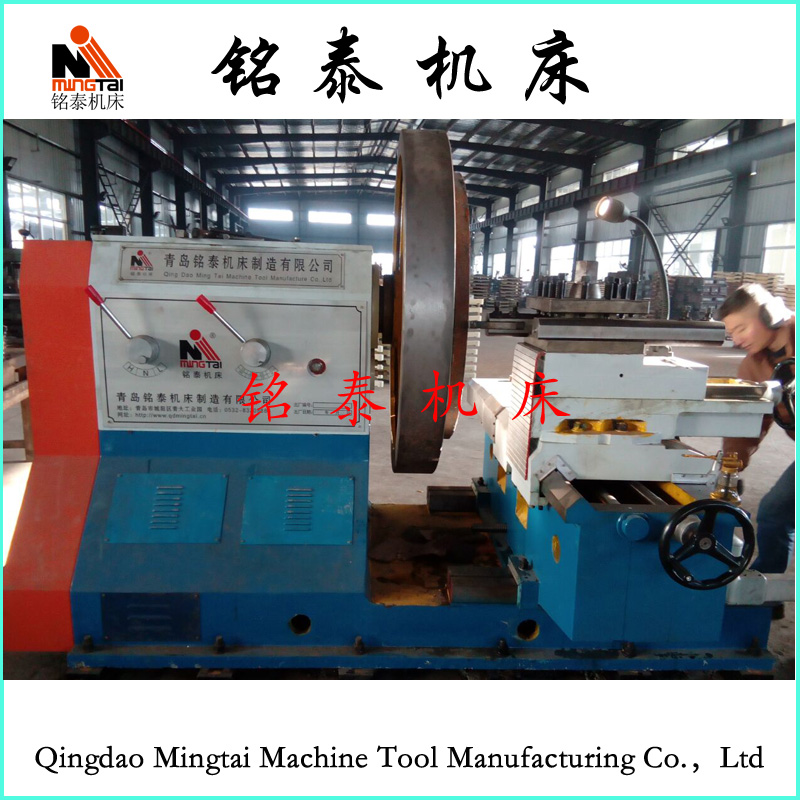

使用案例
